STG系列
已复制此页面链接
STG60ML
Ø60mm 直附型, LED 长亮/闪亮
- 产品特征
音量调整型 (Max.85dB at 1m) : 用户定做型号
- 电压
DC:12V,24V│AC:110V~220V
- 外形尺寸
Diameter : Ø60 │Height : 106-314
- 材质
灯罩-AS │灯体-ABS │Pole-Al
- 防护等级
IP54│ (内置蜂鸣器型)│IP65│ (标准型)
- 认证
※ 包括尺寸在内的详细内容请参考技术资料
(PDF Viewer, PDF Download, Auto-CAD)
产品特征

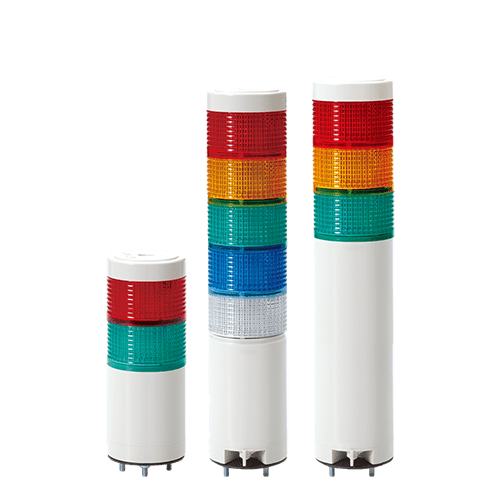

产品特征- 外径为60mm的LED长亮/闪亮型多层信号灯
- 采用垂直触点组合结构, 灯罩组装及拆卸方便
- 内置蜂鸣器, 可同时传输视觉和听觉信号
- 可以选择三极管(集电极开路门NPN)接线, 在PLC等能够直接驱动
- 每层颜色可以随意排列(LED配光系统与灯罩一体型结构)
- 根据使用环境可选择标准型或内置蜂鸣器型
- 闪亮次数 : 60~80次/min
- 适用环境温度 : -30°C ~ +50°C
- DC24V电压规格的UL认证品
- M12连接器型: 电缆线引出型为标准 规格, M12连接器型为订制规格(不提供相关配件)
- 符合RoHS
规格参数
| 型号 | 层数 | 电压 | 电流 | 重量 | 颜色 |
|---|---|---|---|---|---|
| STG60ML 长亮型 STG60ML-BZ 内置蜂鸣器长亮型 STG60MLF 长亮/闪亮型 STG60MLF-BZ 内置蜂鸣器长亮/闪亮型 | 1 | DC12V DC24V AC110V~220V | | 0.25kg 0.25kg 0.34kg |  R-红 |
| 2 | DC12V DC24V AC110V~220V | 0.28kg 0.28kg 0.37kg | R-红 G-绿 | ||
| 3 | DC12V DC24V AC110V~220V | 0.31kg 0.31kg 0.40kg | R-红 A-黄 G-绿 | ||
| 4 | DC12V DC24V AC110V~220V | 0.34kg 0.34kg 0.43kg | R-红 A-黄 G-绿 B-蓝 | ||
| 5 | DC12V DC24V AC110V~220V | 0.37kg 0.37kg 0.46kg | R-红 A-黄 G-绿 B-蓝 W-白 |
※ AC系列使用电压范围为AC100V~240V。
※ CE认证: DC12V、 DC24V, UL认证: DC24V
※ CE认证: DC12V、 DC24V, UL认证: DC24V
光源部/蜂鸣器电流(1层为基准)
电压 | DC12V | DC24V | AC110V~220V |
|---|---|---|---|
光源部电流(1层) | 85mA | 60mA | Max.50mA |
| 蜂鸣器电流 | 40mA | 75mA | Max.60mA |
音调详细规格
| 内置音 | 试听 | 试听 |
|---|---|---|
| 蜂鸣器 1音 | 断续音(嘀~~嘀~~) |
|
| 蜂鸣器 2音 (订做产品） |
断续音(嘀~~~嘀~~~) 快速断续音(嘀嘀嘀嘀) |
