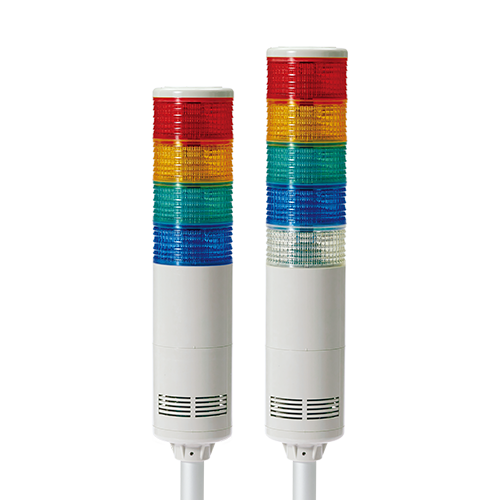

ST80EL-ETN
Ø80mm铝管安装型Ethernet LED多层信号灯
Max.90dB
Max.90dB
- 产品特征
蜂鸣器 (Max.90dB at 1m) 信号音 (Max.85dB at 1m)
- 电压
DC:12V,24V│AC:110V~220V
- 外形尺寸
Diameter : Ø80mm │Height : 367-527
- 材质
灯罩-AS │灯体-ABS
- 防护等级
IP23
※ 包括尺寸在内的详细内容请参考技术资料
(PDF Viewer, PDF Download, Auto-CAD)
产品特征
产品特性
- 结合高端通讯技术，构建适合Smart Factory的产品
- 支持HTTP Protocol(Web Browser))和TCP/IP Protocol，电脑上利用Application Program控制的LAN通讯型产品
- 通过IOT产品，利用LAN通讯远程，可以远程控制的LED多层信号灯
主要性能
- 电脑上可以连接多种Application，提供MS Windows管理者Library
- 利用Application远程确认或控制设备
- 通过连接到网络上的电脑Application Program控制的LED多层指示灯
- 指示灯同时工作标准 : 可同时工作2层
- 产品自带LAN控制用接插和网线组装后提供
- 通讯速度 : 10M/Half Duplex
接线信息
- 在电源线施加额定电压
- 将连接在UTP cable的RJ45连接器 与PC的以太网端口或交换式集线 器连接。
- 电源线规格 UL1015 AWG18(0.75sq) x 2C 400mm
- AC系列的电源线自带插头
- UTP cable : Category 5 cable
- DC系列产品的黑色线接负极(-)
工作环境
- 支持OS(32bit/64bit) : Windows XP, Win 7, Win 10
- 支持Support Library : VC++, VB, Delphi(32bit only), C#(64bit only)
规格参数
| 型号 | 层数 | 电压 | 认证 | 颜色 |
|---|---|---|---|---|
| ST80EL-ETN | 1 | DC12V | - |  R-红 |
| 2 | DC12V DC24V AC110V~220V | R-红 G-绿 | ||
| 3 | DC12V DC24V AC110V~220V | R-红 A-黄 G-绿 | ||
| 4 | DC12V DC24V AC110V~220V | R-红 A-黄 G-绿 B-蓝 | ||
| 5 | DC12V DC24V AC110V~220V | R-红 A-黄 G-绿 B-蓝 W-白 |
光源部/信号音电流(1层为基准)
电压 | DC12V | DC24V | AC110V~220V |
|---|---|---|---|
光源部电流(1层) | 260mA | 180mA | Max.70mA |
| 信号音电流 | 350mA | 230mA | Max.85mA |
音调详细规格
| 内置音 | 试听 | 试听 |
|---|---|---|
| 警告音5音 | 火灾 A-ANG音 紧急 WA-U音 急救 PI-PO 音 断续音PI-PI 连续音 |
|
| 音乐音5音 | 快乐我的家 致爱丽丝 布谷鸟华尔兹 钢琴协奏曲 土耳其进行曲 |
|
| 提示音5音 | 电铃音 叮咚音 电话铃音 快速断续音 Tripping Beat |
