QTR/QTRA系列
已复制此页面链接

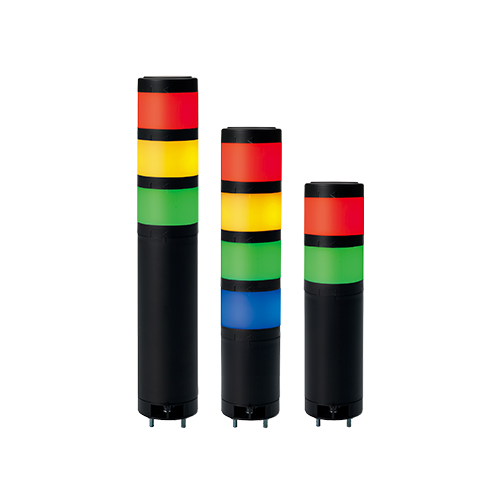

QTR50ML/QTRA50ML
LED 模块型长亮/闪亮多层信号灯
Max.85dB
- 产品特征
音量调整型 (Max. 85dB at 1m) : 用户定做型号
- 电压
DC:12V,24V│AC:110V~220V
- 外形尺寸
Diameter : Ø50mm │Height : │116-364
- 材质
灯罩-PC │灯体-ABS
- 防护等级
IP65│ (标准型)│IP54│ (内置蜂鸣器型)
- 认证
※ 包括尺寸在内的详细内容请参考技术资料
(PDF Viewer, PDF Download, Auto-CAD)
产品特征
产品特征- 可任意拼接的LED长亮/闪亮模块型多层信号塔灯
- 通过乳白色半透明灯罩发出柔和平稳的信号光
- 关灯时灯罩呈现柔和的乳白色, 可以稳定操作人员的视线
- 采用每层灯罩间LOCK接口型的构造, 无需其他工具便可替换或添加其他颜色模块

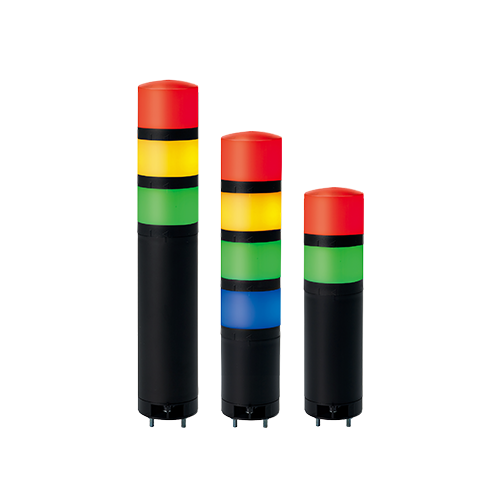

- QTRA型产品使用灯罩盖子一体型的灯罩, 给人以简装不简单的感觉
- 带蜂鸣器可发出的音量为 Max. 85dB at 1m
- 顾客可定制蜂鸣器2音型或高音量 (100dB)蜂鸣器型
- 可用NPN接线方式, 在PLC直接驱动
- 闪亮频率 : 60~80次/min
- 材质 : 灯罩-PC, 灯体-ABS
- 使用环境温度 : -30°C ~ +50°C
- 防护等级 : 标准型-IP65, 内置蜂鸣器型-IP54
- 电缆线引出型为标准产品，M12连接器安装型为订制产品
- DC24V产品的UL认证品为订购规格
- 技术认证 : CE, UL
- 符合RoHS
规格参数
| 型号 | 层数 | 电压 | 认证 | 重量 | 颜色 |
|---|---|---|---|---|---|
| QTR50ML 长亮型 QTR50ML-BZ 内置蜂鸣器 长亮型 QTR50MLF 长亮/闪亮型 QTR50MLF-BZ 内置蜂鸣器 长亮/闪亮型 QTRA50ML 长亮型 QTRA50ML-BZ 内置蜂鸣器 长亮型 QTRA50MLF 长亮/闪亮型 QTRA50MLF-BZ 内置蜂鸣器 长亮/闪亮型 | 1 | DC12V DC24V AC110V-220V | | 0.19kg 0.19kg 0.29kg |  R-红 |
| 2 | DC12V DC24V AC110V-220V | 0.27kg 0.27kg 0.37kg | R-红 G-绿 | ||
| 3 | DC12V DC24V AC110V-220V | 0.36kg 0.36kg 0.46kg | R-红 A-黄 G-绿 | ||
| 4 | DC12V DC24V AC110V-220V | 0.44kg 0.44kg 0.54kg | R-红 A-黄 G-绿 B-蓝 | ||
| 5 | DC12V DC24V AC110V-220V | 0.53kg 0.53kg 0.63kg | R-红 A-黄 G-绿 B-蓝 W-白 |
※ AC规格的使用电压范围为AC100V~240V
※ UL认证: DC24V
光源部/蜂鸣器电流(1层为基准)
电压 | DC12V | DC24V | AC110V~220V |
|---|---|---|---|
光源部电流(1层) | 90mA | 70mA | Max.55mA |
| 蜂鸣器电流 | 40mA | 75mA | Max.55mA |
音调详细规格
| 内置音 | 试听 | 试听 |
|---|---|---|
| 蜂鸣器 1音 | 断续音(嘀~~嘀~~) |
|
| 蜂鸣器 2音 (订做产品） |
断续音(嘀~~~嘀~~~) 快速断续音(嘀嘀嘀嘀) |
|
| 蜂鸣器连续音 (订做产品) |
连续音(嘀) |
