QT70ML-BZ

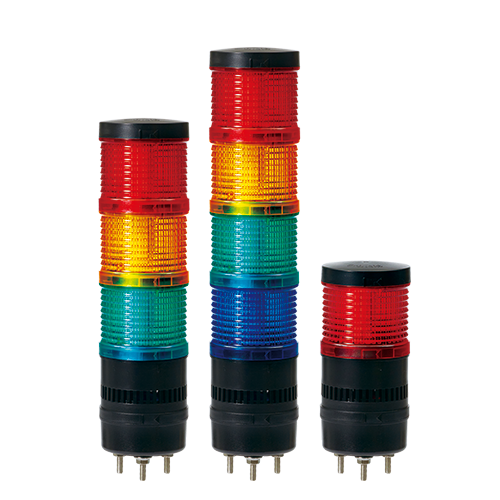

内置蜂鸣器模块型多功能LED多层信号灯
Max.90dB
- 产品特征
音量调整型 (Max. 90dB at 1m)
- 电压
DC:12V,24V│AC:110V,220V
- 外形尺寸
Diameter : Ø70mm │Height : │98-322
- 材质
灯罩-PC │灯体-PC
- 防护等级
IP54
- 认证
※ 包括尺寸在内的详细内容请参考技术资料
(PDF Viewer, PDF Download, Auto-CAD)
产品特征
产品特征- 外径70mm内置蜂鸣器模块型LED多层信号灯，直附型
- 指示灯模块、蜂鸣器模块和底座模块相组合的产品
- 利用长亮/闪亮、爆闪、旋转闪亮的独立模块，可实现不同的发光方式
- 可组装1个蜂鸣器模块和4个指示灯模块
- 可根据需求选择合适的蜂鸣器模块，蜂鸣器音可以调节
- 分为垂直安装型和壁装型
- 材质 : 灯罩-PC, 灯体-PC
- 使用环境温度 : -30°C ~ +50°C
- 保护等级 : IP54
规格参数
| 型号 | 层数 | 电压 | 认证 | 重量 | 颜色 |
|---|---|---|---|---|---|
| QT70ML-BZ QT70MLF-BZ (Max. 90dB) | 1 | DC12V DC24V AC110V AC220V | | 0.26kg 0.26kg 0.27kg 0.27kg |  R-红 |
| 2 | DC12V DC24V AC110V AC220V | 0.34kg 0.34kg 0.35kg 0.35kg | R-红 G-绿 | ||
| 3 | DC12V DC24V AC110V AC220V | 0.42kg 0.42kg 0.43kg 0.43kg | R-红 A-黄 G-绿 | ||
| 4 | DC12V DC24V AC110V AC220V | 0.49kg 0.49kg 0.50kg 0.50kg | R-红 A-黄 G-绿 B-蓝 |
※ CE认证: DC12V、DC24V
QT70ML : 长亮模块 QT70MLF : 长亮/闪亮模块
+
底座模块(BS)
+
蜂鸣器模块(BZ)
光源部/蜂鸣器电流(1层为基准)
电压 | DC12V | DC24V | AC110V | AC220V |
|---|---|---|---|---|
光源部电流(1层) | 120mA | 55mA | 25mA | 25mA |
| 蜂鸣器电流 | 30mA | 55mA | 110mA | 130mA |
音调详细规格
| 内置音 | 试听 | 试听 |
|---|---|---|
| 蜂鸣器 1音 | 断续音(嘀~~嘀~~) |
