QT系列
已复制此页面链接

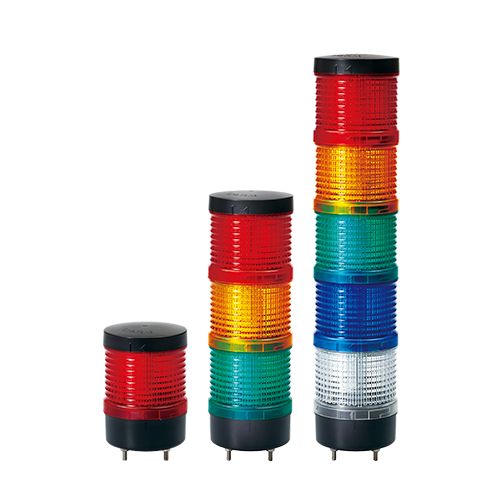

QT70ML
Ø70mm 直附型
模块型多功能LED多层信号灯
模块型多功能LED多层信号灯
- 电压
DC:12V,24V│AC:110V,220V
- 外形尺寸
Diameter : Ø70mm │Height : │98-322
- 材质
灯罩-PC │灯体-PC
- 防护等级
IP65
- 认证
※ 包括尺寸在内的详细内容请参考技术资料
(PDF Viewer, PDF Download, Auto-CAD)
产品特征
产品特征- 外径70mm模块型LED多层信号灯，直附型
- 由指示灯模块、底座模块组成的标准产品
- 利用长亮/闪亮、爆闪、旋转闪亮的独立模块，可实现不同的发光方式
- 指示灯模块可以组合5个单层配套
- 分为垂直安装型和壁装型
- 材质 : 灯罩-PC, 灯体-PC
- 使用环境温度 : -30°C ~ +50°C
- 保护等级 : IP65
规格参数
| 型号 | 层数 | 电压 | 认证 | 重量 | 颜色 |
|---|---|---|---|---|---|
| QT70ML QT70MLF | 1 | DC12V DC24V AC110V AC220V | | 0.17kg 0.17kg 0.18kg 0.18kg |  R-红 |
| 2 | DC12V DC24V AC110V AC220V | 0.25kg 0.25kg 0.26kg 0.26kg | R-红 G-绿 | ||
| 3 | DC12V DC24V AC110V AC220V | 0.32kg 0.32kg 0.33kg 0.33kg | R-红 A-黄 G-绿 | ||
| 4 | DC12V DC24V AC110V AC220V | 0.40kg 0.40kg 0.41kg 0.41kg | R-红 A-黄 G-绿 B-蓝 | ||
| 5 | DC12V DC24V AC110V AC220V | 0.47kg 0.47kg 0.48kg 0.48kg | R-红 A-黄 G-绿 B-蓝 W-白 |
※ CE认证: DC12V、DC24V
QT70ML : 长亮模块 QT70MLF : 长亮/闪亮模块
+
底座模块(BS)
光源部电流(1层为基准)
电压 | DC12V | DC24V | AC110V | AC220V |
|---|---|---|---|---|
光源部电流(1层) | 120mA | 55mA | 25mA | 25mA |
