QT70L-BZ

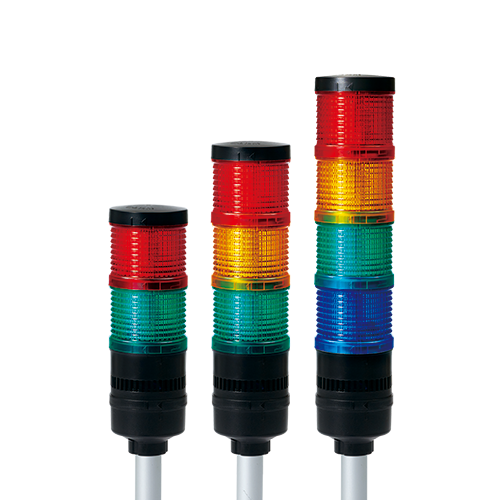

内置蜂鸣器模块型多功能LED多层信号灯
Max.90dB
- 产品特征
音量调整型 (Max. 90dB at 1m)
- 电压
DC:12V,24V│AC:110V,220V
- 外形尺寸
Diameter : Ø70mm │Height : │237-461
- 材质
灯罩-PC │灯体-PC │铝管-Al
- 防护等级
IP54
- 认证
※ 包括尺寸在内的详细内容请参考技术资料
(PDF Viewer, PDF Download, Auto-CAD)
产品特征
产品特征- 外径70mm内置蜂鸣器模块型LED多层信号灯，铝管安装型
- 指示灯模块、底座模块、蜂鸣器模块、铝管模块相组合的产品
- 利用长亮/闪亮、爆闪、旋转闪亮的独立模块，可实现不同的发光方式
- 可组装1个蜂鸣器模块和4个指示灯模块
- 可调节蜂鸣器音
- 可根据需求选择合适的蜂鸣器模块
- 可根据使用环境选择合适的支架
- 材质 : 灯罩-PC, 灯体-PC, 铝管-Al
- 使用环境温度 : -30°C ~ +50°C
- 保护等级 : IP54
规格参数
| 型号 | 层数 | 电压 | 认证 | 重量 | 颜色 |
|---|---|---|---|---|---|
| QT70L-BZ QT70LF-BZ (Max. 90dB) | 1 | DC12V DC24V AC110V AC220V | | 0.50kg 0.50kg 0.51kg 0.51kg |  R-红 |
| 2 | DC12V DC24V AC110V AC220V | 0.58kg 0.58kg 0.59kg 0.59kg | R-红 G-绿 | ||
| 3 | DC12V DC24V AC110V AC220V | 0.65kg 0.65kg 0.66kg 0.66kg | R-红 A-黄 G-绿 | ||
| 4 | DC12V DC24V AC110V AC220V | 0.73kg 0.73kg 0.74kg 0.74kg | R-红 A-黄 G-绿 B-蓝 |
※ CE认证: DC12V、DC24V
QT70L : 长亮模块 QT70LF : 长亮/闪亮模块
+
底座模块(BS) + 铝管模块(PB)
+
蜂鸣器模块(BZ)
光源部/蜂鸣器电流(1层为基准)
电压 | DC12V | DC24V | AC110V | AC220V |
|---|---|---|---|---|
光源部电流(1层) | 120mA | 55mA | 25mA | 25mA |
| 蜂鸣器电流 | 30mA | 55mA | 110mA | 130mA |
音调详细规格
| 内置音 | 试听 | 试听 |
|---|---|---|
| 蜂鸣器 1音 | 断续音(嘀~~嘀~~) |
