QEL系列
已复制此页面链接

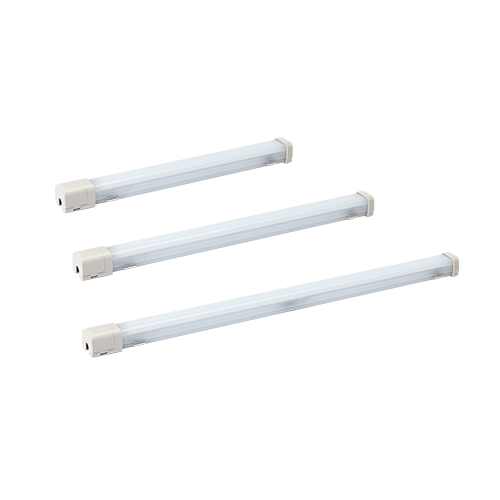

QELT
配电柜用LED照明灯
- 产品特征
照度(at 1m) : DC- 80~200lux, AC- 75~190lux
- 电压
DC:24V│AC:110V,220V
- 外形尺寸
34.6(W)X30.7(H)X249~549(L)
- 材质
灯罩 : PC │侧盖 : ABS │支架 : SUS201
- 防护等级
NON WATERPROOF
- 认证
※ 包括尺寸在内的详细内容请参考技术资料
(PDF Viewer, PDF Download, Auto-CAD)
产品特征
产品特征- 正下方的配光面积宽阔, 在全封闭的配电箱空间里可散发很高的照度
- 按照安装环境与用途来选择电源线引出型、接线端子型或者ON-OFF开关控制型
- AC型产品采用直接供电LED控制系统，可以将AC产品直接与AC电压连接
- 采用恒流控制电路在电压不稳定的条件也能正常照明
- 灯体长度有200/ 300/ 400/ 500mm 4种, 可根据照明范围与安装条件选择
- 采用可拆卸固定支架, 自由设置安装孔间距
- 标准规格中可以选择电缆线引出型和M12连接器安装型(不提供相关配件)
规格参数
| 光学特点规格 | |||||
|---|---|---|---|---|---|
| 型号 | QELT-200 | QELT-300 | QELT-400 | QELT-500 | |
| 灯罩颜色 | 半透明 | 半透明 | 半透明 | 半透明 | |
| 照明颜色(标准) | 日光色 | ||||
| 色温(标准) | 6,000~7,000K | ||||
| 光通量 | DC | 180lm | 300lm | 420lm | 500lm |
| AC | 180lm | 300lm | 420lm | 500lm | |
| 照度(at 1m) | DC | 80lux | 100lux | 150lux | 200lux |
| AC | 75lux | 100lux | 150lux | 190lux | |
| 标准规格 | |||||
| 型号 | QELT-200 | QELT-300 | QELT-400 | QELT-500 | |
| 额定电压 | DC24V, AC110V, AC220V | ||||
| 工作电压 | DC21.5V~26.5V, AC98V~121V, AC198V~245V | ||||
| 消耗功率 | DC24V | 4W | 5.5W | 8W | 9.5W |
| AC110V | 3W | 3.5W | 4.5W | 5.5W | |
| AC220V | 3.5W | 5W | 6.5W | 8.5W | |
| 绝缘电阻 | Min. 100MΩ(500V DC mega ohm meter) | ||||
| 耐电压 | DC: 500VAC, 60Hz, 1minute / AC: 1,500V AC, 60Hz, 1minute | ||||
| 环境温度 | -30℃~+50℃ | ||||
| 防护等级 | Non waterproof | ||||
| 产品材质 | 灯罩-PC、 侧盖-ABS、 支架-SUS201 | ||||
| 认证 | | ||||
| 重量(approx.) | 0.08kg | 0.10kg | 0.13kg | 0.15kg | |
| 0.10kg | 0.12kg | 0.15kg | 0.17kg | ||
