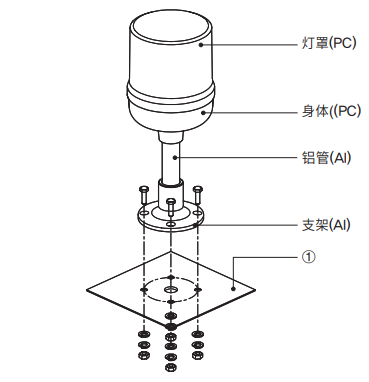

■ 产品结构

■安装方法

• 先将支架安装面上与产品支架固定螺丝的同样规格进行螺孔或孔加工①。

• 本产品成型的支架安装孔的直径规格为5mm

• 安装螺孔加工的情况，螺丝贯通支架孔进行安装。

• 安装孔加工的情况，将螺丝穿过支架及加工孔的支架安装面，在反面上拧上螺母进行安装。 (螺丝上拧螺母时，安装平垫及弹垫)

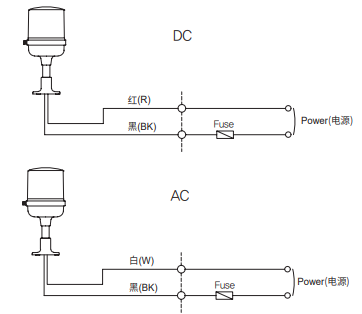

■接线图

• 电源线规格UL2464 AWG18(0.75sq) 400mm。

• 本产品没有极性的区别, 不分(+) (-)正负极。
