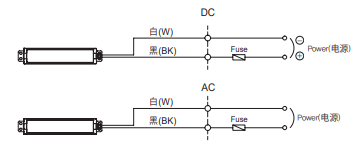

■ 接线图

• 电源线规格Dura & Flex-FVU(0.5sq) x 2C 450mm

• 本产品没有极性的区别, 不分(+) (-)正负极(AC型)。

• 通过电源线的线芯内部流入切割液的可能, 请在没有切割液的环境下进行接线。

• M12连接器电缆的4P接插产品在反面的M12连接器上进行连接

■ 安装方法

• 先将支架安装面①上与产品支架固定螺丝的同样规格进行螺孔或孔加工。

• 本产品支架成型的支架孔规格直径7mm(长孔)。

• 安装螺孔加工的情况，螺丝贯通支架孔进行安装。

• 安装孔加工的情况，将螺丝穿过支架及加工孔的支架安装面，在反面上拧上螺母进行安装。(螺丝上拧螺母时，安装平垫及弹垫)
