防爆声光报警器QNES系列接线信息
2022-05-05

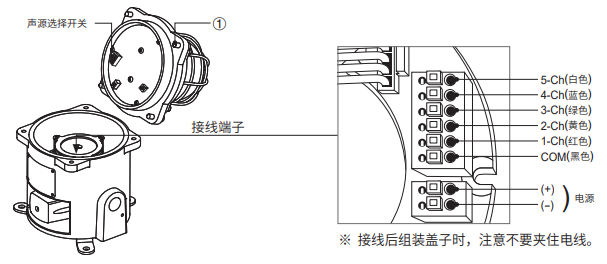

1. 接线端子盖子拆分方法/ 接线信息
• 分离产品盖子组装配套。
①拆下4个M6内六角螺丝。
• 参照下述线路板照片进行接线，按照拆卸相反的顺序组装盖子组装配套。
2. 音源设置型-利用内部开关(限QNES)
•利用标准型产品内部安装的音源选择开关来选择音源, 本产品内置5种音源, 通过音源选择开关选择需要的音源。
• 标准型产品是输入电源时，光源和音源同时工作。

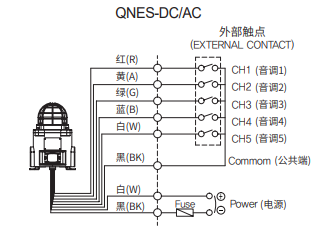

3.音源选择信号线输出型-LC型(定制规格)

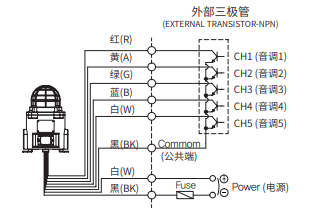

• 利用外部触点选择音源的情况，请按照如下所示进行接线。
• 电源线规格UL1015 AWG18(0.75sq) x 2C 400mm。
• 信号线规格UL1007 AWG22(0.3sq) 400mm。
